开式/闭式伺服冲床

1、功能多样

具备传统冲床的功能外，同时具备自定义加工模式，可根据不同产品的冲压需求灵活选择。自由编程模式下，可实现更多精细控制功能。

2、节能提效

伺服冲床降低非工作状态下机械能量的损耗，实现整体节能30%— 50%的节能效果。关键瓶颈工序可使用伺服冲床提升效率，获得更高产能。

3、模具保护

采用伺服冲床可减少昂贵的模具成本，在某些应用上，模具寿命可延长2~3倍。伺服冲床能适当地控制冲头与工件接触时的速度，可降低冲击，利于延长模具使用寿命。

ALPS-开式单点（Open single point）
机型	单位	ALPS-25	ALPS-35	ALPS-45	ALPS-60	ALPS-80	ALPS-110	ALPS-125	ALPS-160	ALPS-200	ALPS-260	ALPS-315	ALPS-400
加压能力	ton	25	35	45	60	80	110	125	160	200	260	315	400
能力发生位置	mm	3.2	3.2	3.2	4	4	6	6	6	6	7	7	7
行程数	SPM	0～120	0～120	0～100	0～80	0～65	0～60	0～60	0～55	0～45	0～40	0～40	0～40
行程长	mm	60	70	80	120	150	180	180	200	200	250	250	250
最大装模高度	mm	200	220	250	310	340	360	360	460	460	500	550	550
滑块调整量	mm	50	55	60	75	80	80	80	100	110	120	120	120
上工作台尺寸（左右X前后）	mmXmm	470×220	520×250	560×300	700×360	770×420	910×470	910×470	990×550	1130×630	1130×700	1200×800	1200×800
下工作台尺寸（左右X前后）	mmXmm	680×300	800×400	850×440	900×500	1000×550	1150×600	1150×600	1250×800	1400×820	1500×840	1700×950	1800×950
下工作台厚度	mm	70	70	80	80	90	110	110	140	160	180	180	180
模柄孔	mm	∮38	∮38	∮38	∮50	∮50	∮50	∮50	∮65	∮65	∮65	∮70	∮70
伺服电机冷却方式		风冷	风冷	风冷	风冷	风冷	水冷	水冷	水冷	水冷	水冷	水冷	水冷
伺服电机峰值扭矩	N.M	1060	1263	1156	1393	4000	6000	6000	9500	10500	12000	15000	22000
设备精度要求		(JIS)class 一级

ALCS-开式双点（Open double point）
机型	单位	ALCS-110	ALCS-160	ALCS-200	ALCS-250	ALCS-315
加压能力	ton	110	160	200	250	315
能力发生位置	mm	5	6	6	7	7
行程数	SPM	0～65	0～55	0～45	0～35	0～35
行程长	mm	180	200	250	280	280
最大装模高度	mm	400	450	500	550	550
滑块调整量	mm	100	100	120	120	120
上工作台尺寸（左右X前后）	mmXmm	1400×500	1600×550	1850×650	2100×700	2300×750
下工作台尺寸（左右X前后）	mmXmm	1800×650	2000×760	2400×840	2700×900	2800×950
下工作台厚度	mm	130	150	170	170	170
模柄孔	mm
伺服电机冷却方式		水冷	水冷	水冷	水冷	水冷
伺服电机峰值扭矩	N.M	6000	9500	12000	18000	22000
设备精度要求		(JIS)class 一级

ALGS-闭式单点（Closed single point）
机型	单位	ALGS-160	ALGS-200	ALGS-250	ALGS-315	ALGS-400	ALGS-500	ALGS-630
加压能力	ton	160	200	250	315	400	500	630
能力发生位置	mm	6	6	7	7	8	8	8
行程数	SPM	0～50	0～50	0～40	0～40	0～30	0～30	0～30
行程长	mm	200	200	250	250	300	300	300
最大装模高度	mm	500	550	550	550	600	650	650
滑块调整量	mm	100	120	120	120	150	150	150
上工作台尺寸（左右X前后）	mmXmm	700×650	900×800	1000×900	1100×900	1100×1000	1200×1100	1400×1200
下工作台尺寸（左右X前后）	mmXmm	900×800	1000×900	1100×1000	1200×1000	1200×1100	1300×1200	1500×1300
下工作台厚度	mm
模柄孔	mm
伺服电机冷却方式		水冷	水冷	水冷	水冷	水冷	水冷	水冷
伺服电机峰值扭矩	N.M	9500	10500	12000	15000	22000	24000	24000
设备精度要求		(JIS)class 一级

ALES-闭式双点（Closed double point）
机型	单位	ALES-160	ALES-200	ALES-250	ALES-300	ALES-400	ALES-500
加压能力	ton	160	200	250	300	400	500
能力发生位置	mm	6	6	7	7	7	7
行程数	SPM	0～55	0～50	0～40	0～40	0～40	0～40
行程长	mm	200	250	280	300	350	350
最大装模高度	mm	500	500	550	550	650	650
滑块调整量	mm	100	120	120	120	120	120
上工作台尺寸（左右X前后）	mmXmm	1600×650	2090×750	2500×900	2500×900	3100×1100	3200×1300
下工作台尺寸（左右X前后）	mmXmm	1800×760	2200×940	2500×1000	2500×1000	3100×1200	3200×1400
下工作台厚度	mm
模柄孔	mm
伺服电机冷却方式		水冷	水冷	水冷	水冷	水冷	水冷
伺服电机峰值扭矩	N.M	9500	12000	18000	22000	24000	28000
设备精度要求		(JIS)class 一级

ALFS-闭式单点-重型机（Closed single point-heavy machine）
机型	单位	ALFS-160	ALFS-200	ALFS-250	ALFS-315	ALFS-400	ALFS-500
加压能力	ton	160	200	250	315	400	500
能力发生位置	mm	6.5	7	7	9	9	9
行程数	SPM	0～40	0～40	0～40	0～35	0～30	0～25
行程长	mm	200	250	250	300	300	350
最大装模高度	mm	500	550	550	600	600	650
滑块调整量	mm	120	150	150	200	200	200
上工作台尺寸（左右X前后）	mmXmm	700×700	900×800	1100×1000	1200×1000	1400×1200	1500×1200
下工作台尺寸（左右X前后）	mmXmm	800×700	1000×900	1200×1100	1300×1100	1500×1200	1500×1300
下工作台厚度	mm	150	170	180	200	200	220
模柄孔	mm
伺服电机冷却方式		水冷	水冷	水冷	水冷	水冷	水冷
伺服电机峰值扭矩	N.M	9500	10500	12000	15000	22000	24000
设备精度要求		(JIS)class 一级

ALTS-闭式双点-重型机（Closed double point-heavy machine）
机型	单位	ALTS-200	ALTS-250	ALTS-300	ALTS-400	ALTS-500	ALTS-630
加压能力	ton	200	250	300	400	500	630
能力发生位置	mm	6	7	7	7	9	9
行程数	SPM	0～40	0～40	0～40	0～30	0～30	0～30
行程长	mm	250	300	300	300	300	350
最大装模高度	mm	550	600	600	600	650	650
滑块调整量	mm	150	150	200	200	250	250
上工作台尺寸（左右X前后）	mmXmm	2100×1000	2500×1100	2500×1100	2800×1100	3200×1100	3200×1300
下工作台尺寸（左右X前后）	mmXmm	2200×1000	2500×1200	2500×1200	2800×1200	3200×1200	3200×1300
下工作台厚度	mm	170	170	180	190	190	190
模柄孔	mm
伺服电机冷却方式		水冷	水冷	水冷	水冷	水冷	水冷
伺服电机峰值扭矩	N.M	12000	18000	22000	24000	26000	42000
设备精度要求		(JIS)class 一级

标准配置	选择配置
主伺服电机	吨位仪
伺服控制系统及触摸屏显示	光电保护装置
油压式过载保护装置	快速换模装置-举模器
电动式黄油润滑装置	快速换模装置-夹模器
自动润滑装置	快速换模装置-移模支架
电子式压力机速度（SPM）	周边自动化装置
电动式滑块调整装置	特殊电源
电动式模高显示器	前后安全门/围栏/爬梯
滑块及模具平衡装置	滑块上部打料装置
数据库（可对100种模具）	双手操作按钮数量追加
电子凸轮开关	气压模垫装置
紧急停止按钮
双手操作按钮台1个（移动、固定、旋转）
空气源接头
二度落保护装置
生产数预置计数器
生产数计数器
误送检知插座
电源插座
模具照明装置
地脚防震垫（国产）
维护工具及工具箱

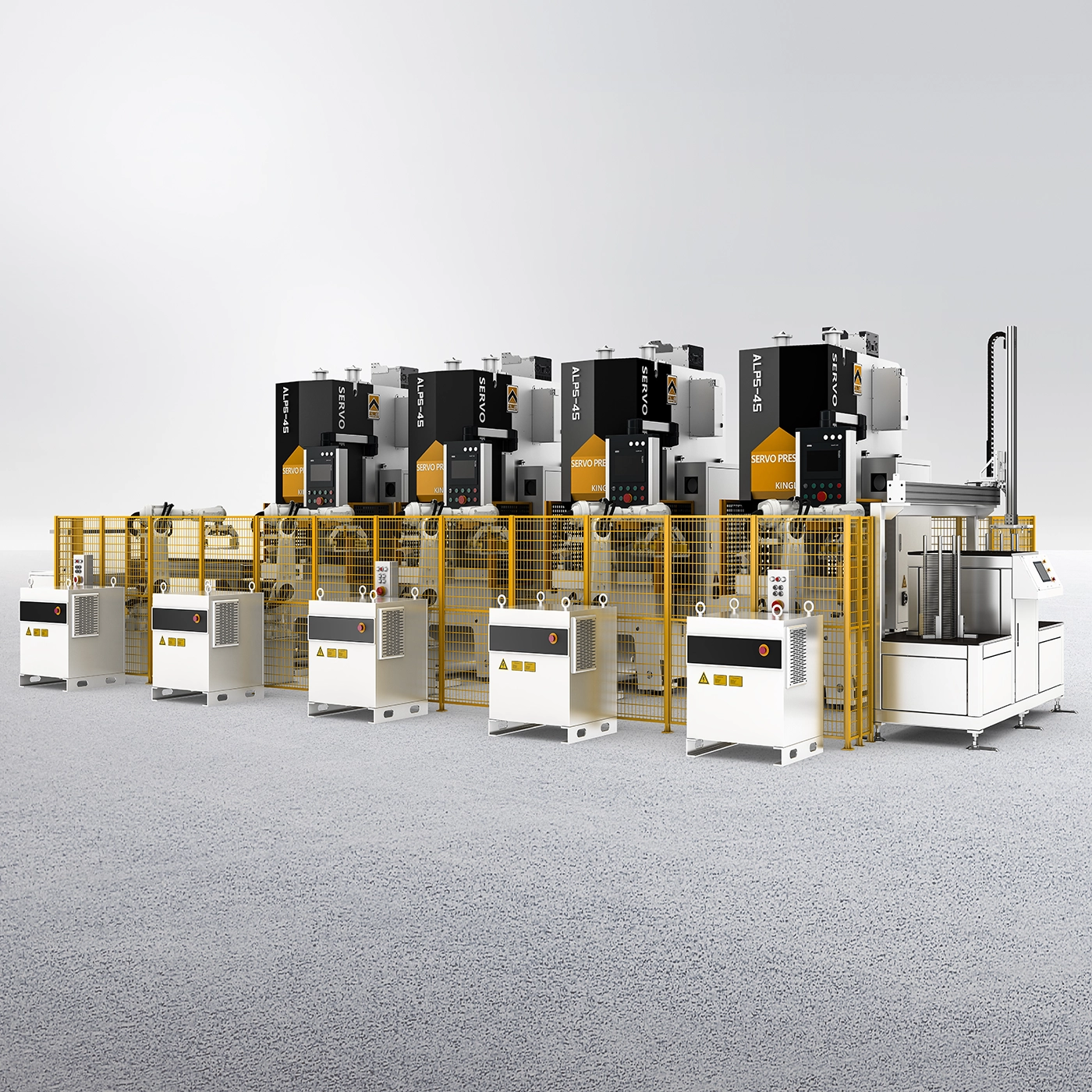

T4自动化多机连线
